System połączeń wtykowych John Guest Super Speedfit

Jako jeden z czołowych światowych producentów elementów do szybkich połączen wtykowych John Guest ma ogromne doświadczenie w opracowywaniu nowych wyrobów i ich produkcji. Elementy połączeń rurowych znajdują zastosowanie w najróżniejszych dziedzinach.

Połączenia wtykowe do instalacji do transportu powietrza i cieczy

System połączeń wtykowych John Guest Super Speedfit®
Złączki wtykowe John Guest zapewniają trwale, pewne i szczelne połączenie rury z elementem podłączeniowym. Są idealne w kompleksowych instalacjach rurowych, a także w urządzeniach szkoleniowych i kontrolnych, gdzie konieczne jest częste łączenie i rozłączanie przewodów.

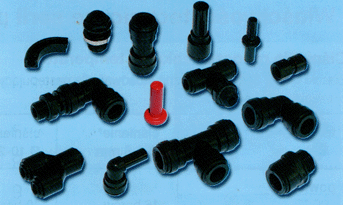

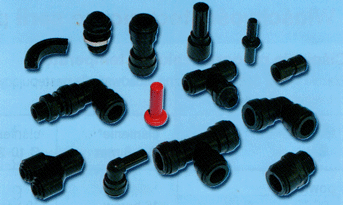

Seria produktów PM/KM do rur metrycznych.

Produkty z serii PM do rur metrycznych wykonane są z czarnego kopolimeru acetalu oraz z przeznaczonej do produktów spożywczych uszczelki pierścieniowej z nitrylu.
Produkty tej serii przeznaczone są szczególnie do zastosowań z mediami płynnymi, powietrzem oraz gazami obojętnymi, a więc również z N2/CO2.
Ponadto produkty te nadają się również do instalacji pneumatycznych i podciśnieniowych w różnych zastosowaniach przemysłowych.
W skład serii PM wchodzą:
-    złączki wkręcane (gwint równoległy)
-    złączki wkręcane (gwint stożkowy)
-    złączki w kształcie trójkąta
-    złączki kolankowe
-    złączki proste
-    króćce wkręcane (gwint równoległy)
-    króćce wkręcane  (gwint stożkowy
-    złączki redukcyjne
-    zaślepki
-    złączki kolankowe wkręcane (gwint równoległy)
-    złączki kolankowe wkręcane (gwint stożkowy)
-    złączki w kształcie trójnika symetrycznego (gwint równoległy)
-    złączki w kształcie trójnika symetrycznego (gwint stożkowy)
-    złączki z przeponą
-    złączki poszerzające
-    złączki proste redukcyjne
-    złączki kolankowe redukcyjne
-    złączki wtykowe kolankowe
-    rozdzielacze wtykowe
-    trzpienie wtykowe rurowe
-    złączki wtykowe w kształcie trójnika
-    złączki wtykowe z gwintem wewnętrznym
-    nakrętki ochronne
-    listwy zaciskowe kątowe
-    reduktory kolankowe
-    kolanka zwrotne

Seria produktów CM do rur metrycznych
Produkty z serii CM do rur metrycznych wykonane zostały z kopolimeru acetalu (POM). Złączki wyposażone są w uszczelkę pierścieniową przeznaczoną do produktów spożywczych i do instalacji wodnych. Można je stosować również do innych cieczy.
Produkty z serii CM nie są przeznaczone do instalacji sprężonego powietrza i próżniowych. Temperatury robocze i zakresy ciśnienia (woda) 10 barów dla 20°C, 7 barów dla 65°C.
W skład serii CM wchodzą:
-    złączki wtykowe z gwintem wewnętrznym
-    złączki do zaworu kurkowego czerpalnego

Seria produktów PI do rur calowych
Złączki wtykowe PI oferowane są do rur o wymiarach 5/32”(4mm) do ½”(12,7mm). Złączki wtykowe wykonane są z kopolimeru acetatu w kolorze szarym. Ponieważ materiały te umożliwiają zastosowanie w branży spożywczej, złączki wtykowe nadają się idealnie do zastosowań w instalacjach wody pitnej i w branży spożywczej. Możliwe jest również stosowanie złączek do instalacji powietrza, niepalnych gazów (np. N2,CO2) i zastosowań próżniowych.

W skład serii wchodzą:
-    złączki wkręcane (gwint stożkowy)
-    złączki wkręcane (gwint równoległy)
-    złączki wkręcane (gwint NPTF USA)
-    złączki wkręcane (gwint „britisch Nipple)
-    złączki wkręcane (wykonanie „Flare” USA)
-    złączki w kształcie trójnika
-    złączki kolankowe 90°
-    złączki proste
-    króćce wkręcane
-    króćce wkręcane (gwint równoległy)
-    króćce wkręcane (gwint NPTF USA)
-    króćce wkręcane (wykonanie „britisch Nipple)
-    złączki redukcyjne
-    zaślepki
-    złączki wkręcane kolankowe (gwint stożkowy)
-    złączki wkręcane kolankowe (gwint NPTF)
-    złączki wkręcane w kształcie trójnika – symetryczne (gwint stożkowy)
-    złączki wkręcane w kształcie trójnika – symetryczne (gwint NPTF)
-    złączki wkręcane w kształcie trójnika – asymetryczne (gwint stożkowy)
-    złączki wkręcane w kształcie trójnika – asymetryczne (gwint NPTF)
-    złączki wtykowe z przeponą
-    złączki wtykowe redukcyjne z przeponą
-    złączki poszerzające
-    złączki proste redukcyjne
-    złączki kolankowe redukcyjne
-    złączki wtykowe (kolankowe)
-    rozdzielacze
-    rozdzielacze redukcyjne
-    trzpienie wtykowe rurowe
-    trzpienie wtykowe rurowe kolankowe
-    złączki redukcyjne w kształcie trójnika
-    złączki wtykowe z gwintem wewnętrznym
-    złączki wtykowe z gwintem wewnętrznym
-    złączki do zaworu kurkowego czerpalnego
-    końcówki rurowe
-    złączki wtykowe w kształcie czwórnika
-    złączki wtykowe kolankowe
-    rozdzielacze potrójne
-    króćce wtykowe kolankowe
-    złączki adaptacyjne postmiks
-    złączki redukcyjne (40°)
-    kolanka zwrotne

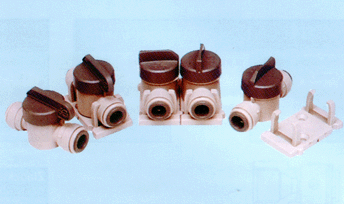

Zawory kurkowe odcinające wykonane z POM (kopolimeru acetalu) do zastosowań z substancjami płynnymi

Zawory odcinające John Guest wykonane z kopolimeru acetalu posiadają innowacyjny otwór przepływowy i zostały opracowane specjalnie na potrzeby branży napojów spożywczych i zastosowań z płynami. Nadają się równie dobrze do zastosowań z powietrzem i gazami , jak np. N2/CO2. Oferta obejmuje zawory odcinające z krótszym i dłuższym pokrętłem regulacyjnym, aby umożliwić otwieranie i zamykanie za pomocą ½ obrotu. Zawory odcinające dostarczane są wraz/bez uchwytu mocującego.
Temperatury i ciśnienie robocze
Powietrze:   -20°C - 10 barów
Woda/woda pitna: +1°C - 10 barów, +23°C - 10 barów, +70°C - 7 barów

W skład serii wchodzą:
-    zawory kurkowe odcinające
-    zawory kurkowe odcinające z uchwytem mocującym
-    uchwyty mocujące

Zawory kurkowe odcinające wykonane z PP do zastosowań z substancjami płynnymi

Zawory kurkowe odcinające John Guest wykonane są z białego polipropylenu i wraz z uszczelkami pierścieniowymi EPDM zostały opracowane zgodnie z normami obowiązującymi w branży spożywczej specjalnie do zastosowania z wodą pitną. Zawory kurkowe odcinające nie nadają się do zastosowań z gazami wybuchowymi, ropą naftową i innymi materiałami pędnymi oraz w instalacjach grzewczych i tym podobnych dziedzinach.
Ciśnienia i temperatury robocze
Woda: maks. 10 barów dla 20°C, maks. 4 bary dla 60°C. Temperatura minimalna - 1°C.
W skład serii wchodzą:
-    złączki Speedfit x Speedfit
-    Speedfit x złączka adaptacyjna z gwintem NPTF
-    Speedfit z złączka adaptacyjna z gwintem wewnętrznym NPTF

Seria produktów CI

Złączki wtykowe CI wykonane są z białego kopolimeru acetalu i stosowane są szczególnie w instalacjach wodnych. Nadają się równocześnie do zastosowania z innymi cieczami i są szczególnie zalecane do instalacji z wodą o zmiennej temperaturze (gorąca i zimną). Produkty z serii CI nie nadają się do zastosowań ze sprężonym powietrzem. Złączki CI składają się trzech elementów: korpusu (biały kopolimer acetalu), uszczelek pierścieniowych (tworzywo EPDM), oprawek (kopolimer acetatu ze zintegrowanymi ząbkami ze stali nierdzewnej).
Ciśnienia i temperatury robocze
Woda: maks. 10 barów dla 20°C, maks. 7 barów dla 65°C (krótko)
W skład serii wchodzą:
-    złączki proste
-    złączki w kształcie trójnika
-    złączki kolankowe
-    króćce wkręcane
-    reduktory
-    złączki wtykowe z przeponą
-    reduktory kolankowe
-    złączki wtykowe kolankowe
-    złączki z przewodem elastycznym (superseal x przewód elastyczny)
-    złączki wkręcane kolankowe

Seria produktów PP

Złączki wtykowe tej serii wykonane są z białego polipropylenu, a uszczelki pierścieniowe z tworzywa EPDM. Zostały opracowane specjalnie do zastosowań z woda pitną (systemy uzdatniania wody), itp.
Ciśnienia i temperatury robocze
Woda: maks. ciśnienie – 10 barów dla 20°C, maks. temperatura – 4 bary dla 60°C, min. temperatura - 1°C.
W skład serii wchodzą:
-    złączki wkręcane
-    złączki w kształcie trójnika
-    złączki kolankowe
-    złączki proste
-    kolanka wtykowe
-    króćce wkręcane
-    reduktory
-    złączki do zaworu kurkowego czerpalnego
-    kolanka stałe

Grupa produktów Superseal do rur ze stali nierdzewnej

Tak, jak i standardowa grupa produktów „Super Speedfit” także grupa „Superseal” wyposażona jest w oprawkę z ząbkami ze stali nierdzewnej. Dodatkowo umieszczona jest nakrętka złączkowa przenosząca skrajnie wysokie ciśnienie na oprawkę i uszczelki pierścieniowe. Dzięki niej uzyskuje się wyższą siłą dokręcenia rury oraz dociśnięcie uszczelek pierścieniowych, co oznacza jeszcze większe zabezpieczenie przeciw przeciekaniu.
Części te, jak i korpusy, wykonane są z tworzywa sztucznego przeznaczonego do produktów spożywczych.

W skład serii wchodzą:
-    złączki wkręcane (gwint stożkowy)
-    złączki wkręcane (gwint równoległy)
-    złączki wkręcane (gwint Whitwortha)
-    złączki wkręcane (wykonanie „Flare” USA)
-    złączki proste (Superseal x Superseal)
-    złączki proste (Superseal x Speedfit)
-    złączki kolankowe (Superseal x Superseal)
-    złączki kolankowe (Superseal x Speedfit)
-    łuki rurowe
-    złączki z przewodem elastycznym
-    narzędzie do łączenia Superseal

Rury z polietylenu (LLDPE) metryczne i calowe

Rury z tworzywa sztucznego (poliamid 12)

Połączenia wtykowe do instalacji sprężonego powietrza
Złączki wtykowe John Guest zapewniają idealne połączenie rur z innymi elementami przy układaniu instalacji sprężonego powietrza.
Złączki wykonane są z tworzywa sztucznego, lub mosiądzu dla rozmiarów Ø12, Ø15, Ø18, Ø22, Ø28mm.
Można stosować je do rur z tworzywa sztucznego, jak również do rur metalowych, np. z miedzi, aluminium.

Złączki z tworzywa sztucznego

W skład serii wchodzą:
-    złączki wkręcane (gwint równoległy)
-    złączki kolankowe
-    złączki proste
-    złączki w kształcie trójnika
-    wodooddzielacze
-    króćce wkręcane (gwint równoległy)
-    wtykowe złączki kolankowe
-    złączki redukcyjne
-    złączki redukcyjne w kształcie trójnika
-    wododddzoelacze dla złączki 28mm w kształcie trójnika

Złączki mosiężne

W skład serii wchodzą:
-    podkładki naścienne
-    króćce nakręcane (gwint równoległy)
-    króćce wkręcane (gwint stożkowy)
-    złączki wkręcane (gwint stożkowy)

Elementy dodatkowe:
-    narzędzia pomocnicze do rozłączania
-    zaślepki
-    puszka rozdzielacza powietrza
-    nakrętki ochronne
-    obejmy do rury
-    nożyce do cięcia rur


ostatnia modyfikacja: 07.03.2004r.
